AWS IoT Fleet Provisioning 演示

引言

AWS IoT Fleet Provisioning 演示展示了为一批 IoT 设备预置唯一证书, 并使用 Fleet Provisioning(队列预置)功能将其注册到 AWS IoT 核心的方法。该演示 展示了能在板上生成公私密钥对的设备是如何利用 通用声明证书(遍及整批设备),为其生成的密钥对 向 AWS IoT 核心请求唯一证书,并在 AWS IoT 核心中将自身注册为 AWS IoT 事物资源external_link的过程。

有关AWS IoT Fleet Provisioning 功能的更多信息,请参阅 使用 Fleet Provisioning 预置无证书设备external_link (位于 AWS IoT 开发者指南中)。Fleet Provisioning 有两种预置工作流程: 通过声明预置external_link通过受信任的用户预置external_link。 此演示展示了如何使用声明预置工作流程, 通过向 AWS IoT 核心注册通用声明,使用唯一证书预置设备的过程。此演示项目使用 Visual Studio 免费社区版external_link

在启动 Fleet Provisioning 演示之前,我们建议您使用 corePKCS11相互身份验证演示 (MQTT) 来连接 AWS IoT。 这将确保 AWS IoT 连接正常运行以及 corePKCS11 凭证管理 功能正常执行。

源代码组织

演示项目名为

fleet_provisioning_demo.sln
,可在 GitHub 上的 FreeRTOSexternal_link 存储库中的以下目录中找到:

1FreeRTOS-Plus/Demo/AWS/Fleet_Provisioning_Windows_Simulator/Fleet_Provisioning_With_CSR_Demo

在运行演示前设置 AWS 资源

要使用 AWS IoT 核心的 Fleet Provisioning 功能,您必须在您的 AWS 账户中设置 IAM 角色Provisioning 模板。这些 AWS 资源可通过 AWS 控制台 设置,也可通过 AWS CLI 以编程方式进行设置。下列说明将指导您 使用 AWS CLI 设置这些资源。(在下列示例命令中,将

<aws-region>
<aws-account-id>
替换为与您的 AWS 账户相关的 AWS 区域和 ID。)有关 设置 AWS CLI 的信息, 请参阅 AWSCLI 入门指南external_link

  1. 导航至 FreeRTOS-Plus/Demo/AWS/Fleet_Provisioning_Windows_Simulator/CSR_Demoexternal_link 中的演示子文件夹。

  2. 创建队列预置模板所需的 IAM 角色。

    1aws iam create-role \
    2 --role-name "FleetProvisioningDemoRole" \
    3 --assume-role-policy-document '{"Version":"2012-10-17","Statement":[{"Action":"sts:AssumeRole","Effect":"Allow","Principal":{"Service":"iot.amazonaws.com"}}]}'
  3. 将 “AWSIoTThingsRegistration” 策略附加至上一步骤创建的角色上。这 使得该角色可以注册新的 AWS IoT 事物。

    1aws iam attach-role-policy \
    2 --role-name "FleetProvisioningDemoRole" \
    3 --policy-arn arn:aws:iam::aws:policy/service-role/AWSIoTThingsRegistration
  4. 创建 AWS IoT 策略, Fleet Provisioning 声明将把其附加至新创建的事物上。您可以修改 IoT 事物策略示例,使其可同演示一起使用, 该示例可在 "example_iot_thing_policy.jsonexternal_link" 文件中找到 。在运行以下命令之前,请修改

    example_iot_thing_policy.json
    文件, 将所有出现在尖括号中的下列项目都替换掉:

    • <aws-region>
      替换成您所选择的 AWS 区域(例如 us-west-2)
    • <aws-account-id>
      替换成您的 AWS 账户 ID
    1aws iot create-policy \
    2--policy-name FleetProvisioningDemoThingPolicy \
    3--policy-document file://example_iot_thing_policy.json
  5. 创建 IoT 事物类型。此事物类型将被附加至 Fleet Provisioning 演示创建的所有事物上, 以方便清理。

    1aws iot create-thing-type --thing-type-name "fp_demo_things"
  6. 创建将用于预置演示应用程序的模板资源。这只需 进行一次。有关队列预置模板的更多信息,请参阅 本指南external_link。 与演示一起使用的示例队列预置模板可在 example_fleet_provisioning_template.jsonexternal_link 文件中找到 。

    1aws iot create-provisioning-template
    2 --template-name FleetProvisioningDemoTemplate
    3 --provisioning-role-arn arn:aws:iam::<aws-account>:role/FleetProvisioningDemoRole
    4 --template-body file://example_fleet_provisioning_template.json
    5 --enabled
  7. 完成队列预置模板后, 您可使用下列 CLI 命令验证其是否创建成功。

    1aws iot describe-provisioning-template --template-name FleetProvisioningDemoTemplate
  8. 创建声明证书和私钥,用于演示中的声明预置工作流程。 在命令的输出中,要注意步骤 10 中的 "

    certificateId
    "。

    1aws iot create-keys-and-certificate
    2 --certificate-pem-outfile "ClaimCertificate.pem"
    3 --public-key-outfile "ClaimPubKey.pem"
    4 --private-key-outfile "ClaimPrivateKey.pem"
    5 --set-as-active
  9. 为声明证书创建 IoT 策略。下列 AWS CLI 命令就是 用于创造 IoT 政策的命令。声明证书策略示例可在 "example_claim_policy.jsonexternal_link" 文件中找到 。运行

    create-policy command
    前,请修改 "example_claim_policy.json", 将所有出现在尖括号中的下列项目都替换掉:

    • <aws-region>
      替换成您所选择的 AWS 区域(例如 us-west-2)
    • <aws-account-id>
      替换成您的 AWS 账户 ID
    1aws iot create-policy \
    2 --policy-name FleetProvisioningDemoClaimPolicy \
    3 --policy-document file://example_claim_policy.json
  10. 将策略附加至声明证书上。将

    <Claim-Cert-ID>
    替换为 您在步骤 8 中创建的声明证书的 ID。

1aws iot attach-policy \
2 --target "arn:aws:iot:<aws-region>:<aws-account-id>:cert/<Claim-Cert-ID>" \
3 --policy-name "FleetProvisioningDemoClaimPolicy"

配置演示项目

  1. 此演示使用 FreeRTOS-Plus-TCP TCP/IP 堆栈, 因此,请按照 TCP/IP 入门项目的说明操作:

  2. 安装了必要组件 (如 WinPCap)。

  3. 设置了静态或动态 IP 地址、网关地址和网络掩码(可选)。

  4. 设置了 MAC 地址(可选)。

  5. 在您的主机上选择以太网接口

上述设置应在 文件 FreeRTOSConfig.hexternal_link 中更改 (该文件位于 Fleet Provisioning 演示项目中)。

  1. 配置
    demo_config.h
    。用户必须定义下列宏,才能让演示运行:
1democonfigMQTT_BROKER_ENDPOINT
2democonfigROOT_CA_PEM
3democonfigPROVISIONING_TEMPLATE_NAME
  1. 将您在步骤 6 中创建的声明证书和私钥文件转换为 DER 格式。这一步 可手动完成,也可使用所包含的 Python 脚本
    fleet_provisioning_demo_setup.py
    来完成。

方案 1 - 使用所包含的 Python 脚本:

  1. 此脚本需使用 Python 3。如果您未安装“加密” Python 模块, 请运行命令

    pip3 install cryptography

  2. 导航至文件夹

    ...FreeRTOS-Plus\Demo\AWS\Fleet_Provisioning_Windows_Simulator\Fleet_Provisioning_With_CSR_Demo

  3. 将密钥和证书 PEM 文件的绝对路径传递至

    fleet_provisioning_demo_setup.py
    , 这将在运行脚本的相同位置输出等效的 .dat 文件。

  4. *.dat
    文件移至
    ...\FreeRTOS-Plus\Demo\AWS\Fleet_Provisioning_Windows_Simulator\Fleet_Provisioning_With_CSR_Demo

  5. 运行脚本:

    1python3 fleet_provisioning_demo_setup.py -c ClaimCertificate.pem -k ClaimPrivateKey.pem

方案 2 - 手动转换 PEM 文件:

  1. 采用您所喜欢的方法将 PEM 文件转换为 PKCS #11兼容的 DER 格式。

以下是使用 OpenSSLexternal_link 转换此文件格式的示例:

  1. openssl x509 -outform der -in "ClaimCertificate.pem" -out corePKCS11_Claim_Certificate.dat
  2. openssl pkcs8 -topk8 -inform PEM -outform der -in "ClaimPrivateKey.pem" -out corePKCS11_Claim_Key.dat
  3. *.dat
    文件移至
    ...\FreeRTOS-Plus\Demo\AWS\Fleet_Provisioning_Windows_Simulator\Fleet_Provisioning_With_CSR_Demo

构建演示项目

演示项目使用社区免费版 Visual Studioexternal_link。 要构建演示,请执行如下操作:

  1. 从 Visual Studio IDE 中打开 Visual Studio 解决方案 文件

    FreeRTOS-Plus/Demo/AWS/Fleet_Provisioning_Windows_Simulator/Fleet_Provisioning_With_CSR_Demo/fleet_provisioning_demo.sln

  2. 在 IDE 的 “Build” 菜单中选择 “Build Solution”

功能

演示展示了 Fleet Provisioning 功能的 声明预置 工作流程,该功能为 AWS IoT 核心所有,该核心使用 corePKCS11 进行凭据管理。

  1. 演示使用步骤 13 中准备的声明凭证连接到 AWS IoT MQTT 代理。

  2. 演示使用 corePKCS11创建和存储新的密钥对和证书文件。这些凭据 之后将用于预置新的 AWS IoT 事物。

  3. 调用 CreateCertificateWithCsr MQTT APIexternal_link 提出证书签名请求 (CSR),以便 AWS IoT 确认并签署 证书。

  4. 调用 RegisterThing MQTT APIexternal_link 创建新的,且使用密钥对和新签名证书的 AWS IoT 事物。

  5. 预置新事物后,演示将断开与 AWS IoT MQTT 代理的连接。

  6. 演示使用新创建的事物凭据连接到 AWS IoT MQTT 代理,以验证 该事物是否已成功注册。

prvFleetProvisioningTask()
函数的源代码可在 GitHub 上的 FleetProvisioningDemoExample.cexternal_link 文件中找到。

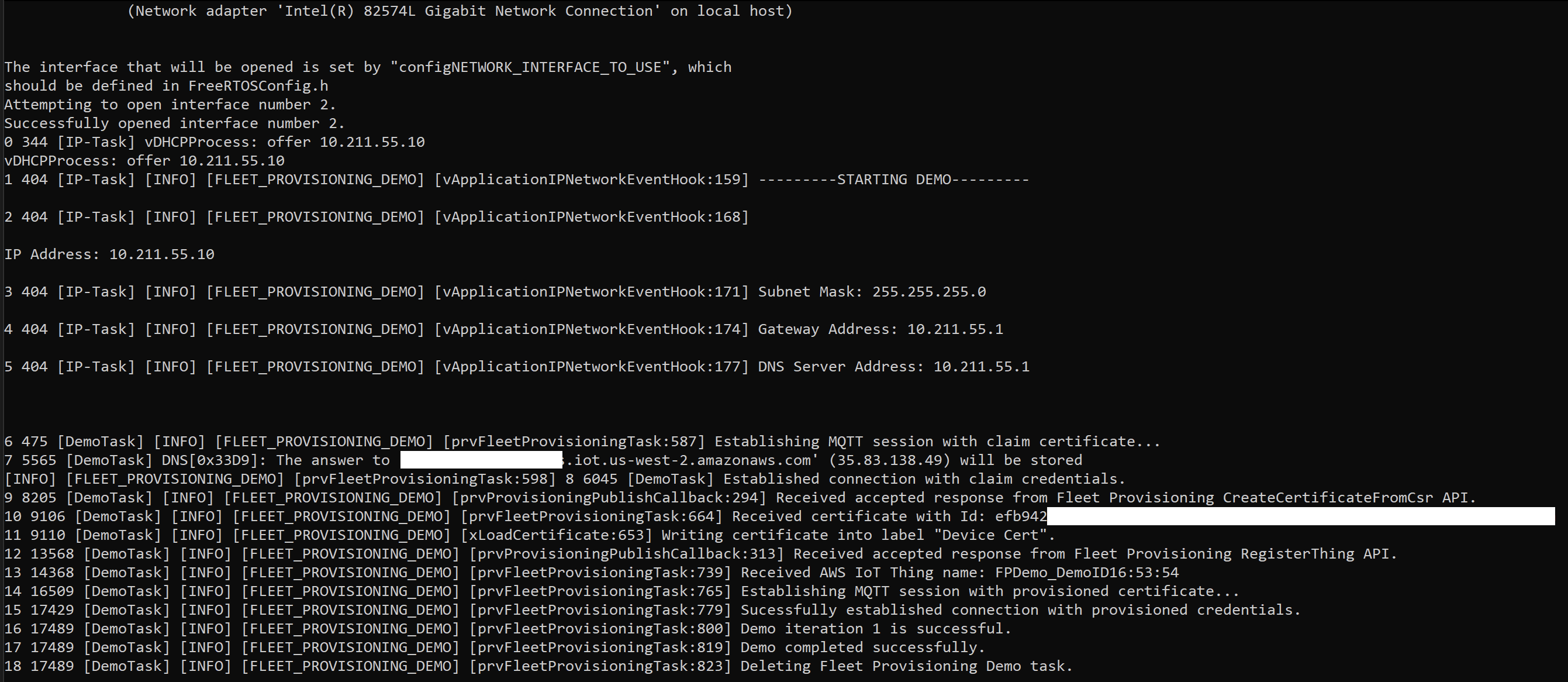

下列屏幕截图显示了演示正确执行时的预期输出:

演示成功
